不銹鋼噴淋塔產品概述

       不銹鋼噴淋塔是一種既可以除塵又可以吸收凈化廢氣的環保裝備，也被稱為噴淋塔、洗滌塔、填料吸收塔等，具有除塵和廢氣吸收效果顯著、綜合性價比高等優勢，特別適用于處理高溫?zé)煔?，已?jīng)成為工業廢氣處理行業中不可或缺的設備。

       不銹鋼噴淋塔根據設計分為立式和臥式噴淋塔，立式結構的工作原理為氣液兩相立逆接觸，臥式結構的工作原理為氣液兩相交叉流接觸，廢氣通過填料層段和液相接觸吸收中和，從而達到凈化效果。噴淋洗滌可同時起到冷卻廢氣、去除廢氣中夾雜顆粒的作用，吸收凈化后的氣體再經過除霧段處理后，排入大氣中。洗滌吸收后，廢液收集至集水槽中，再排放至廢水系統處理。

       立式不銹鋼噴淋塔一般為圓形塔體，臥式不銹鋼噴淋塔一般為方形塔體，具體結構由進風段、布?xì)鈱印⑻盍蠈?、噴淋段、脫水除霧層、出風段、水槽、循環泵浦、自動加藥及PH監測等組成。常用材料有不銹鋼、碳鋼、PP、FRP等。

安裝調試現場照

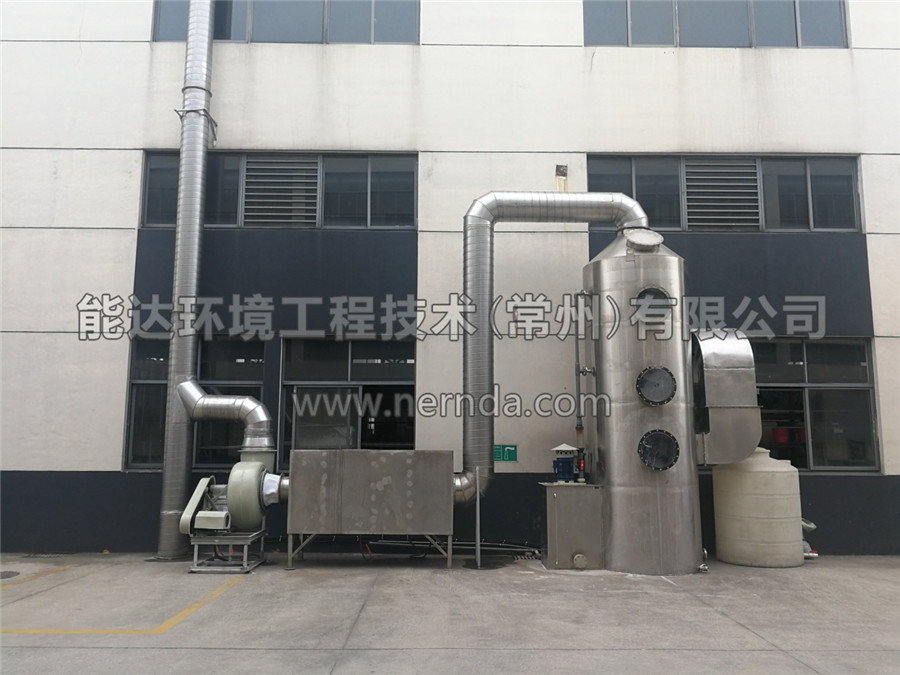

      下圖現場安裝調試照片展示了能達環境自主研發的不銹鋼噴淋塔系統，用于新能源電池項目的廢氣處理。在電池生產工藝中，所產生的高溫廢氣通過管道系統輸送至噴淋塔，經過兩級噴淋吸收裝置進行處理。該系統內置自動加藥裝置，能夠根據廢氣的特性準確調節酸堿溶液比例，確保實現酸堿中和，從而清理廢氣中的大部分有害物質并降低其溫度。

       處理后的氣體隨后流入換熱器，利用循環水冷卻系統進一步降溫，并回收部分熱能，顯著提高系統的能效。氣體經過活性炭吸附單元，利用活性炭的優異吸附性能，對氣體進行深度凈化，確保排放的各項指標均達到國家標準，實現綠色、達標的廢氣排放。

新能源電池項目的廢氣處理安裝調試現場照

不銹鋼噴淋塔功能用途

       不銹鋼噴淋塔廣泛應用于各種化工、電工電子、冶金、工業生產等多種領域的氣體凈化工藝，可處理硫酸霧、鹽酸霧、鉻酸霧、硝酸霧、磷酸霧、氯化氫、氟化氫、硫化氫、氰化氫等主要有害氣體。本塔利用填料及氣液交換塔盤氣液交換，達到凈化廢氣的目的。

       不銹鋼噴淋塔可配備氣體在線分析儀、PH控制計、差壓變送器、壓力傳感器、流量傳感器、電導率儀、液位控制計、電磁閥、變頻器及控制柜等組成的控制系統，以上控制情況可以遠傳至控制室，使管理人員一目了然，并有故障報警，便于管理與維護。

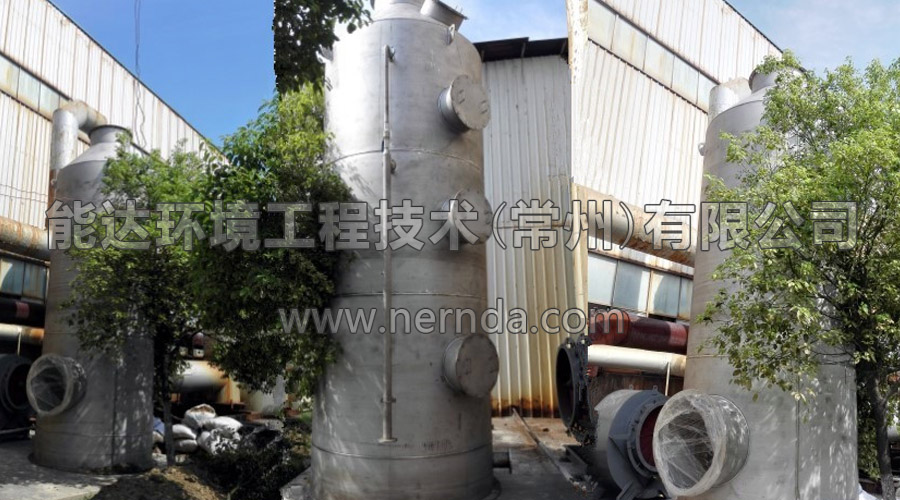

不銹鋼噴淋塔圖片

不銹鋼噴淋塔工作原理

       有機廢氣在風機的作用下進入不銹鋼噴淋塔，流經填料層時，洗滌液自噴嘴均勻噴灑于填料表面以保持濕潤，同時廢氣及洗滌液在充分潤濕的填料層接觸，并產生化學吸收作用，將廢氣中的污染物吸收于洗滌液中，達到去除污染物質的目的。然后此飽含水分的氣體經過除霧層除去多余的水分后排放至大氣中，而除去的水分流回循環洗滌液系統重新回收利用，或經由集水槽，再排放至廢水處理系統。不銹鋼噴淋塔主要利用塔中的填料層，提高廢氣與吸收液直接的接觸比，從而提高廢氣的凈化處理效果。

填料：

       主要功能為增加液體與氣流之間的接觸面積，進而增加其反應吸收的面積，所以選用大比表面積而且抗腐蝕性強的PE材質作為填充物，同時氣流壓降小、低水力阻的填料也可以減少風機功率損耗。

PH控制系統：

       吸收液的PH值，對于各類酸堿廢氣的吸收效率影響很大，設置PH控制系統，調整循環水洗液的PH值，有利于提高酸堿廢氣的吸收效率。其PH值Lo點設為7，db差值為0.5。PH探頭主要用于探測循環液中的PH值含量，當PH值呈酸性或者堿性時，自動加藥系統會自動從加藥桶中抽出藥劑加入到循環液體層中，從而保證洗滌液的清潔效果。

常用的化學吸收劑包括下列幾種：

（1）堿性溶液

       堿性吸收液常用含有 1%~10%的氫氧化鈉溶液，對清理酸性廢氣效果顯著，其它如硫化氫、甲硫醇、硫化甲基、二硫化甲基、低級脂肪酸等臭味的物質，處理效果也很顯著。

（2）酸性溶液

       酸液洗滌主要用于清理由氨等堿性氣體所致臭味，一般使用硫酸 （0.5%-5%的溶液）作為洗滌液。

（3）次氯酸鈉溶液

       次氯酸鈉一般與酸堿性吸收液一起使用。對于其它方法很難清理的硫化甲基，使用次氯酸鈉吸收液的控制效果甚佳。處理高濃度臭氣時，次氯酸鈉溶液濃度（氯濃度）約為500~2000 ppm；而處理較低濃度臭氣時，使用次氯酸鈉溶液濃度約50~500 ppm。以各項氧化劑的性能而言，次氯酸鈉便宜，處理效果好，所以使用廣泛。

不銹鋼噴淋塔工藝流程

       車間廢氣通過吸氣罩收集，在風機作用下，經過管道輸送進入不銹鋼噴淋塔，氣體污染物被噴淋塔噴淋凈化吸收，凈化后的氣體檢查后達標排放。不銹鋼噴淋塔處理后的廢液，請倒入廢水處理池或進入廢水處理系統。

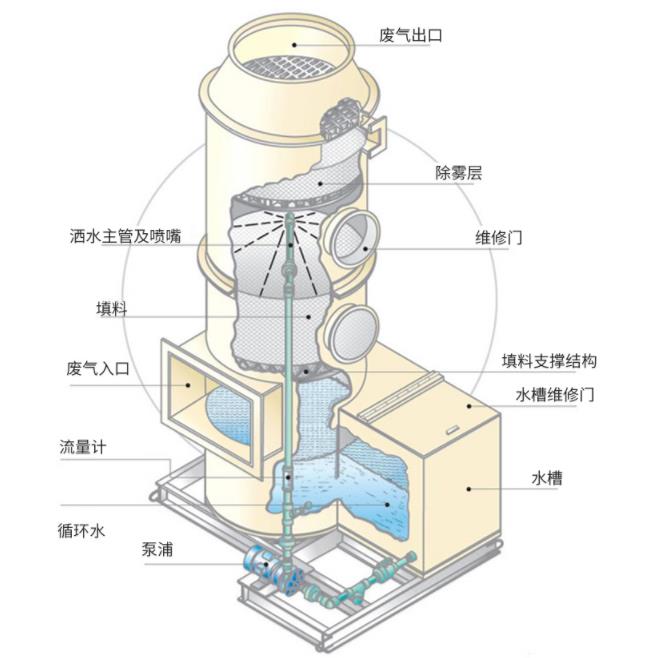

不銹鋼噴淋塔結構圖

不銹鋼噴淋塔說明

1．規格：主要為立式，也可根據客戶要求訂制臥式噴淋塔。

2．材質：可根據客戶需要訂制碳鋼、不銹鋼、PP材質的噴淋塔。

3．循環吸收液：可直接用自來水，也可根據廢氣的種類在循環液內加入酸液或堿液。

4．填料層：不銹鋼噴淋塔的填料可根據需要選擇不銹鋼、陶瓷或PP材料，常用填料有鮑爾環、泰勒花環、空心球、拉西環等，填料層表面有視窗，便于清洗觀察填料層內的情況。填料層的主要功能是打散空氣層中的廢氣，使廢氣均勻分布于填料表面，通過噴淋而下的洗滌液使廢氣得到充分的凈化。

5．噴淋層：吸收塔內部噴淋系統是由分配母管和噴嘴組成的網狀系統，在填料層上方安裝有空心錐型噴嘴，并能120度旋轉無堵塞，其作用是將噴淋液霧化。噴嘴可根據需要選擇不銹鋼、陶瓷或PP材料。噴淋液由循環泵輸送到噴嘴，噴入廢氣中。噴淋系統能使噴淋液在吸收塔內均勻分布，流經每個噴淋層的流量相等。噴淋層有一個獨立的視窗，便于檢查噴淋頭的工作狀況。

6．除霧層：用于分離廢氣攜帶的液滴。吸收塔除霧器布置于吸收塔頂部結尾一個噴淋組件的上部，常用除霧器有折流板、絲網、填料等。廢氣穿過噴淋層后，再連續流經除霧層時，液滴由于慣性作用，被留在除霧器上。由于被滯留的液滴也含有固態物，因此存在除霧器結垢的風險，需定期進行清洗。

7．噴淋液循環泵：吸收塔循環泵安裝在吸收塔旁，用于吸收塔內噴淋液的再循環。可以采用臥式或立式離心泵，包括泵殼、葉輪、軸、導軸承、出口彎頭、底板、進口、密封盒、軸封、基礎框架、地腳螺栓、機械密封和所有的管道、閥門和電機。工作原理是葉輪高速旋轉時產生的離心力使流體獲得能量，即流體通過葉輪后，勢能和動能都能得到提高，從而能夠被輸送到高處或遠處。同時，在泵的入口形成負壓，使流體能夠被不斷吸入。泵頭一般采用耐腐蝕材料制成。

不銹鋼噴淋塔應用范圍

不銹鋼噴淋塔主要應用于

1．在除塵領域中作為濕式除塵器，廣泛用于噴漆行業漆霧除塵，凈化后的氣體除塵效果明顯。

2．廣泛用于印刷、蓄電池、有色金屬冶煉、軍工等行業的鉛煙塵或蒸氣的污染控制。

3．化工、冶煉、電鍍、顯象管、印染、制藥、儀表、電子儀表、機械制造等行業的酸洗廢氣或其他廢氣凈化。

（1）各種有害氣體如H2S、SOx、NOx、HCI、NH3、CI2等氣體的處理；

（2）垃圾中轉站、污水處理場的除臭裝置；

（3）半導體光電業的排氣處理；

（4）垃圾填埋場的滲出水、貯留池廢氣處理；

（5）焚化爐及工業爐等排放的廢氣處理。

不銹鋼噴淋塔特點

●　方法簡單，處理成本低；

●　處理效率高，適用范圍廣；

●　不銹鋼噴淋塔占地面積少，安裝方便；

●　多種材料可選，玻璃鋼FRP、聚丙烯PPH、不銹鋼304、316L等；

●　壓降小，適用于大風量；

●　不銹鋼噴淋塔運行可靠，靈活性大，維護簡單、方便；

不銹鋼噴淋塔型號說明

不銹鋼噴淋塔技術參數

A酸堿吸收系列

注：二層噴淋、二層填料，空塔流速1m/s。

B熱氣洗滌、有機氣體吸收系列

注：二層噴淋、二層填料，空塔流速2m/s。

1.上表數據為參考值，實際中請以設計圖為準。

2.其他未列出的規格，亦可咨詢我司。

1．噴嘴布置：

       噴淋塔內噴嘴的布置應使噴淋塔橫截面被噴淋液完全、均勻地覆蓋。一般都采用多層噴嘴的布置方式，相鄰兩層間的噴嘴呈交錯布置。兩層間的距離為1～2m。每個噴淋層上必須布置足夠數量的噴嘴，相鄰噴嘴噴出的水霧相互搭接疊蓋，不留空隙，使噴出的液滴完全覆蓋噴淋塔的整個斷面，而且要盡可能減少沿塔壁流淌的液體量，同時要降低噴淋液對塔壁的直接沖刷磨損。

2．噴淋覆蓋率：

      噴嘴噴出的液體必須能夠完全覆蓋離噴嘴出口一定距離的噴淋塔截面，防止噴淋塔內出現沒有噴淋液的區域而產生氣體短路問題。一般要求每個噴淋層的噴淋覆蓋率以200%-300%為宜。噴淋覆蓋率可按下式計算： 噴淋覆蓋= Nm×Am/A

式中： Nm—每個噴淋層內噴嘴數量；

Am—距離噴嘴出口一點距離處計算出的每個噴嘴噴淋面積，㎡;

A  —距離噴嘴出口一點距離處的噴淋塔橫截面積，㎡。

3．噴淋液滴粒徑及主要設計參數：

       選擇合適的噴淋液滴粒徑是確定噴淋塔主要設計參數的先決條件。眾所周知，在相同的噴淋條件下，霧化液滴粒徑愈大，其比表面積愈小，除塵吸收效率越低。但液滴粒徑太小，易被汽化或者被氣流帶走，增加了除霧器的負荷，而且直接減少了噴淋洗滌的液滴量，同樣會影響除塵效率。

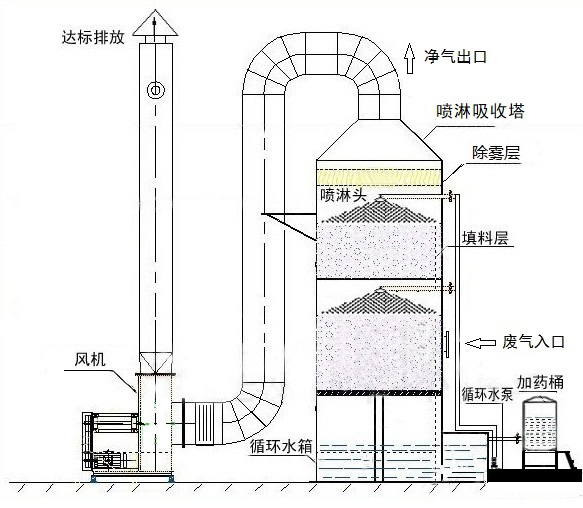

不銹鋼噴淋塔安裝示意圖

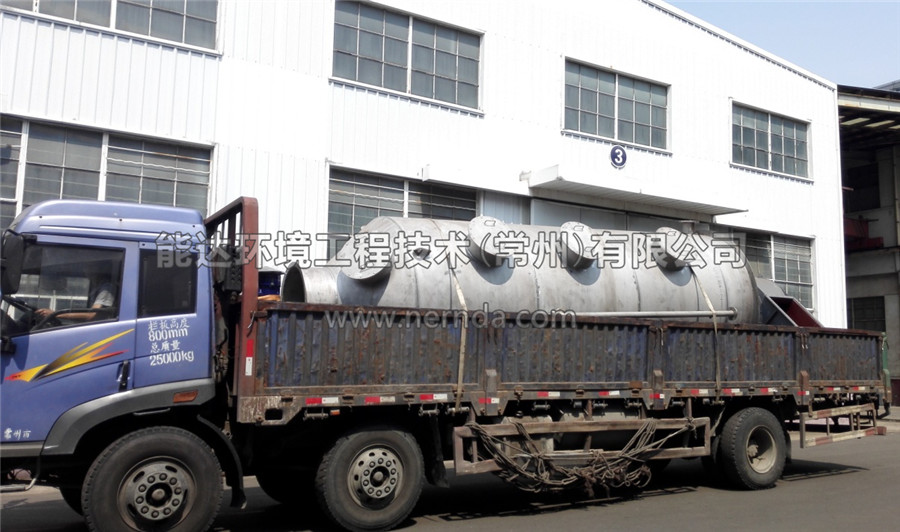

不銹鋼噴淋塔發貨現場

不銹鋼噴淋塔工程案例

應用：酸性廢氣凈化處理

客戶：江蘇某公司

概述：使用1套不銹鋼噴淋塔，處理風量20000m3/h

應用：酸性廢氣凈化處理

客戶：江蘇某公司

概述：使用1套不銹鋼噴淋塔，處理風量10000m3/h

應用：酸性廢氣凈化處理

客戶：江蘇某公司

概述：使用2套不銹鋼噴淋塔，處理風量50000m3/h  點擊查看詳情介紹>>

應用：酸性廢氣凈化處理

客戶：江蘇某公司

概述：使用1套不銹鋼噴淋塔，處理風量3000m3/h

應用：涂裝廢氣凈化處理

客戶：江蘇某公司

概述：使用2套不銹鋼噴淋塔，處理風量20000m3/h

應用：酸性廢氣凈化處理

客戶：江蘇某公司

概述：使用1套PP噴淋塔，處理風量3000m3/h

不銹鋼噴淋塔定制流程

核心優勢

制造能力

　　本公司擁有標準化的生產車間，擁有多臺鈑金設備、焊接設備、金加工設備及吊裝設備，擁有自主檢測設備、手段完善。

服務流程

1.　售前服務

本公司工程師負責免費的售前技術服務，包括： 不銹鋼噴淋塔選型、安裝、使用、維護保養等技術咨詢，提供不銹鋼噴淋塔及系統設計方案。

2.　售中服務

在合同原則下，我們將會根據用戶的使用情況，對不銹鋼噴淋塔做進一步的優化設計，確保用戶安裝使用方便。 當不銹鋼噴淋塔安裝完畢后，如需協助調試，我們將會派員到現場服務。

3.　售后服務

7*24小時的運維服務。產品保修期內，在滿足使用條件并正確操作情況下，我們免費維修 。對所銷售產品提供終生的維修服務。
